Druckluftaufbereitung

Saubere Luft,
trocken und ölfrei.

Von der Restfeuchte bis zur Druckluftqualität — wir bringen deine Druckluft auf die Reinheitsklassen, die deine Anwendung verlangt. Nach ISO 8573-1, mietfähig ab Tag eins, dimensioniert auf den realen Volumenstrom.

01 — Trocknung

Kältetrockner

Drucktaupunkt +3 °C

02 — Trocknung

Adsorption

Drucktaupunkt bis −70 °C

03 — Filtration

Mehrstufig

Bis Klasse 1 nach ISO 8573-1

04 — Service

Wartung inklusive

Filterwechsel, Kondensat, Audit

−70°C

Drucktaupunkt bis

Klasse 1

Partikel nach ISO 8573-1

100m³/min

Bis Volumenstrom

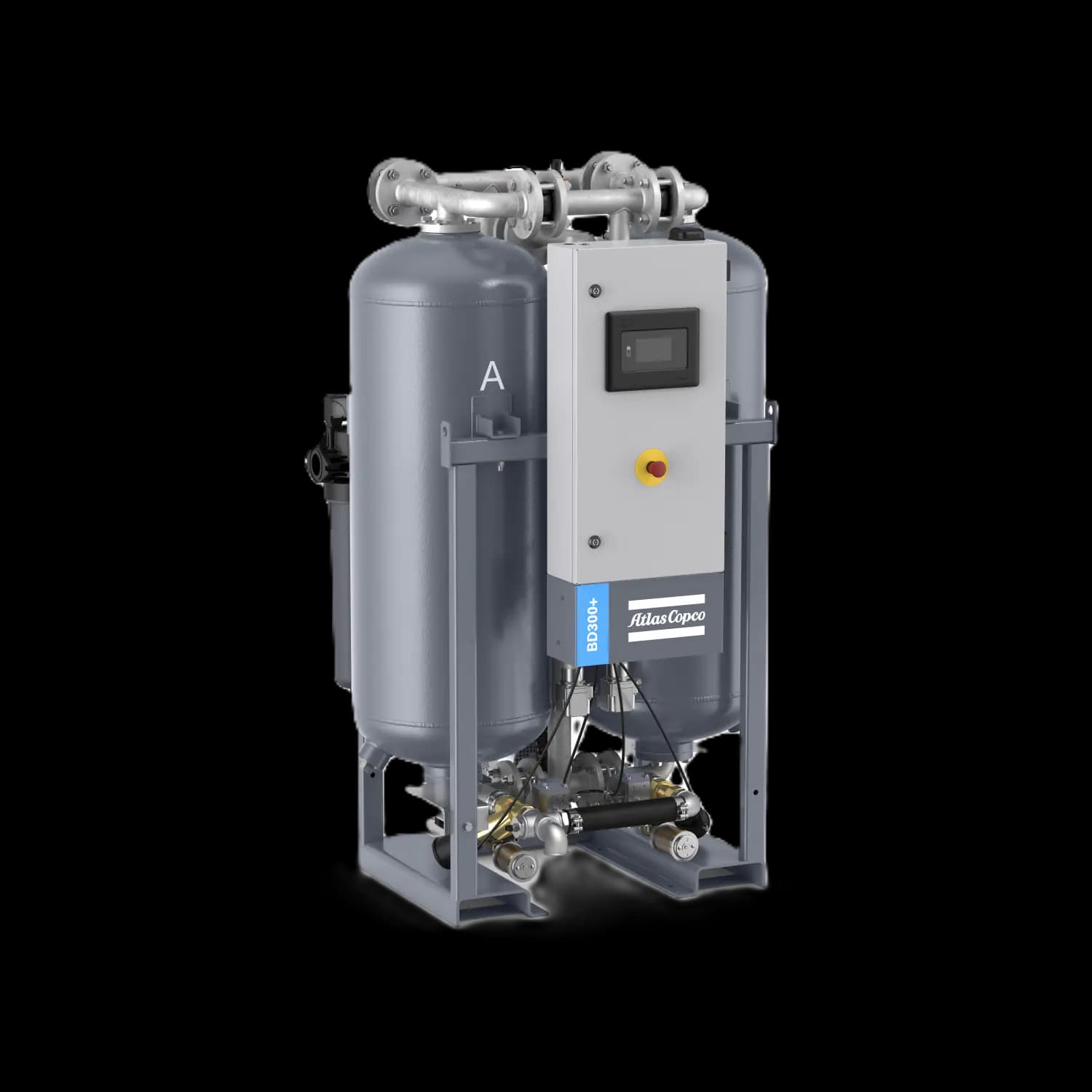

Adsorptionstrockner BD300+ für die Druckluftaufbereitung von Kunst Drucklufttechnik

— Trockner, Filter und Aktivkohlestufe

DIN ISO 8573-1:2010

Die Reinheit ist entscheidend.

ISO 8573-1 beschreibt Druckluftqualität in drei Kategorien — Partikel, Wasser, Ölgehalt — jeweils in Klassen von 0 bis 6. Ein Lackierbetrieb braucht typischerweise „Klasse 1.4.1”, eine Werkstatt kommt mit 3.5.3 klar.

Klasse

Feststoffpartikel
max. Anzahl an Partikeln pro m³

Drucktaupunkt
°C

Ölgehalt
flüssig, Aerosol, Öldampf — mg/m³

0,1 µm < d ≤ 0,5 µm

0,5 µm < d ≤ 1,0 µm

1,0 µm < d ≤ 5,0 µm

Gemäß Festlegung durch den Gerätebetreiber oder Lieferanten, strengere Anforderungen als Klasse 1

≤ 20.000

≤ 400

≤ 10

≤ −70

≤ 0,01

≤ 400.000

≤ 6.000

≤ 100

≤ −40

≤ 0,1

≤ 90.000

≤ 1.000

≤ −20

≤ 1

≤ 10.000

≤ +3

≤ 5

≤ 100.000

≤ +7

> 5

≤ +10

Quelle: DIN ISO 8573-1:2010 — Qualitätsklassen für DruckluftWerte „-” = nicht spezifiziert

Trocknungsverfahren

Drei Wege, das Wasser loszuwerden.

Wasser ist der Hauptfeind jeder Druckluftanlage — es korrodiert Leitungen, blockiert Pneumatik und zerstört nachgelagerte Filter. Welcher Trockner zu dir passt, hängt vom geforderten Drucktaupunkt und der Volumenstromgröße ab.

— Verfahren 01

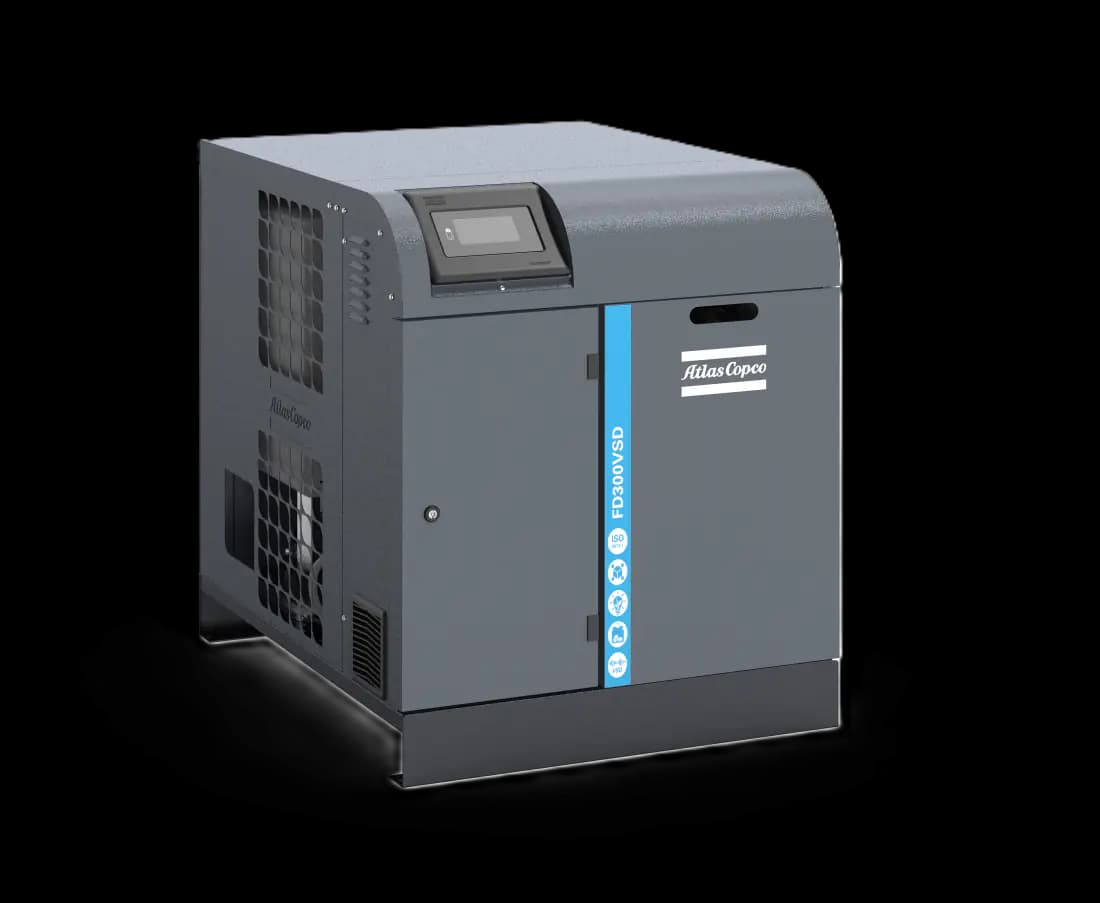

01 — Verfahren

Kältetrockner.

Drucktaupunkt +3 °C · ISO Klasse 4

Die Druckluft wird auf ca. +3 °C heruntergekühlt. Bei dieser Temperatur kondensiert ein Großteil des Wassers aus und wird über einen Abscheider entfernt. Anschließend wird die trockene Luft im Gegenstrom wieder erwärmt — kostengünstig, robust, der Standard für 90 % aller Industrieanwendungen.

Vorkühlung

Wärmetauscher Luft/Luft — die ausgehende, kalte Luft kühlt die eintretende vor.

Kühlung

Kältemittel-Verdampfer kühlt die Luft auf rund +3 °C ab; Wasser kondensiert.

Abscheidung

Zyklon oder Demister scheiden das Kondensat ab — elektronische Ableitung ohne Druckluftverlust.

Wiedererwärmung

Im Gegenstrom auf nahezu Eintrittstemperatur — verhindert Kondensation der Austrittsleitungen.

Drucktaupunkt

+3 °C

ISO 8573-1 Wasser

Klasse 4

Filtration

Ein Bereich, viele Aufgaben.

Jeder Filtertyp ist speziell für konkrete Verunreinigung ausgelegt. Wir kombinieren sie zu der Reihenfolge, die deine ISO-Klasse verlangt.

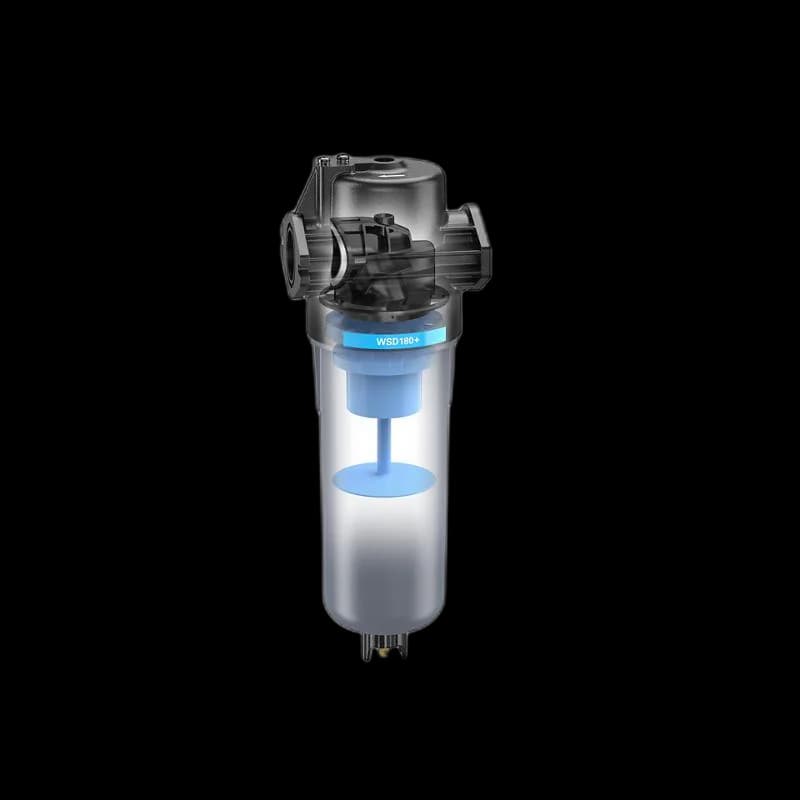

Zyklonabscheider zur mechanischen Vorabscheidung von Wasser und Partikeln – Kunst Drucklufttechnik

00 · Vorabscheidung

WSD+

Zyklonabscheider

Mechanische Vorabscheidung von Wasser und groben Partikeln über Fliehkraft.

→ ≥ 99 % Abscheidung · ohne Druckluftverlust entwässert

Ölanteile und Partikel

Drei Filtrationsgrade · gleiches Gehäuse · austauschbares Element.

FiltrationsgradGrob

01Grob

DD+

Allgemein-Schutz

Koaleszenz-Vorfilter — bündelt feine Öl-Aerosole und Wassertröpfchen zu größeren Tropfen, welche über die Faserstruktur abfließen. Der beste Schutz für jeden Trockner.

02Fein

PD+

Feinst Filterstufe

Hochleistungs-Koaleszenzfilter — die nächste Stufe nach dem Trockner, um höhere Qualitätsklassen zu erzielen. Schützt empfindliche Verbraucher und Sterilfilter.

03Kombifilter

UD+

2 Stufenfilter

Vereint Grob- und Feinkoaleszenz in einem Element. Halbiert den Druckverlust gegenüber zwei separat verschalteten Filtern bei identischer Reinheit.

Partikel

Nach dem Adsorptionstrockner: Rückhalt von Trockenmittel-Abrieb.

DDp+ Druckluftfilter – Kunst Drucklufttechnik

DDp+

Partikelfeinfilter — schützt nachgelagerte Anwendungen vor Partikeln.

PDp+ Druckluftfilter – Kunst Drucklufttechnik

PDp+

Partikelfeinstfilter — bringt die Druckluft auf Partikelklasse 1 nach ISO 8573-1.

Öldämpfe · Aktivkohle

Adsorptive Entfernung gasförmiger Kohlenwasserstoffe — die einzige Methode, Öldämpfe wirklich loszuwerden.

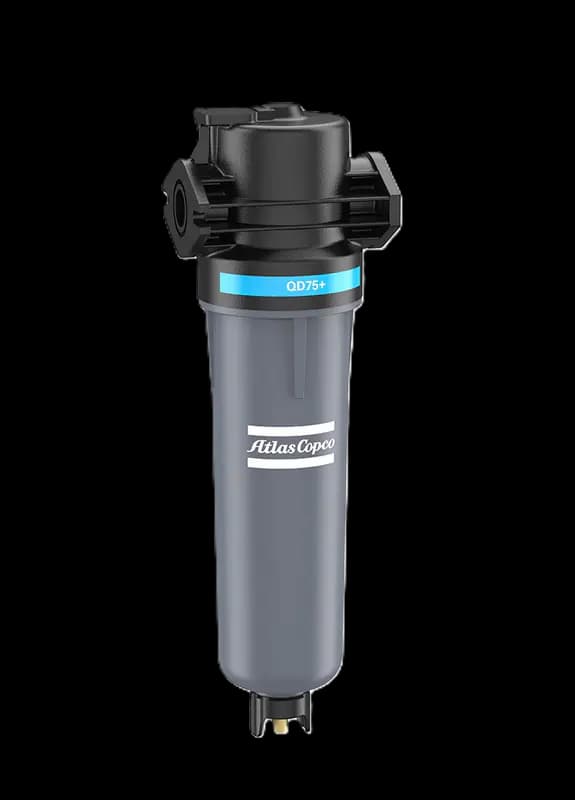

QD+ Druckluftfilter – Kunst Drucklufttechnik

QD+

Aktivkohle-Filterelement in kompaktem Gehäuse.

QDT+ Druckluftfilter – Kunst Drucklufttechnik

QDT+

Aktivkohle-Adsorber — mit großer Kapazität, verlängerter Standzeit.

Kondensat-Management

Effizient & sicher.

In jedem Aufbereitungsschritt fällt Kondensat an — ein Gemisch aus Wasser, Öl und Schmutz. Es muss verlustfrei aus der Druckluftanlage abgeleitet und gesetzeskonform entsorgt werden.

ausFiltration · Trockner · Behälter

→ 01Ableiter

→ 02Öl-Wasser-Trenner

inKommunale Kanalisation

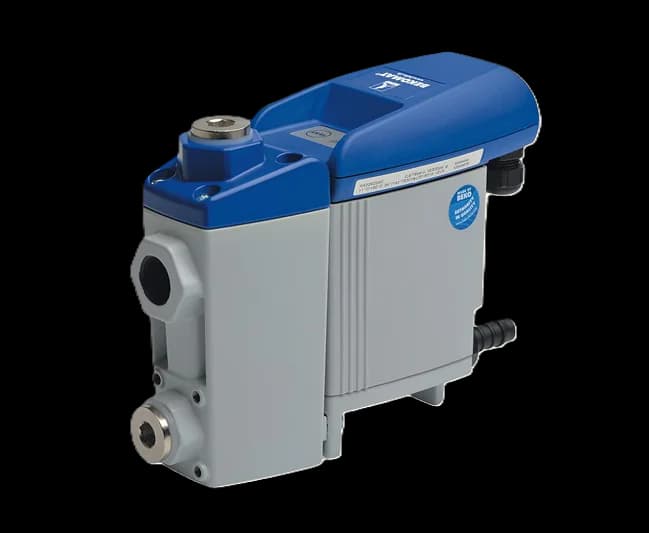

— Elektronischer Kondensatableiter

Niveaugesteuerter Ableiter.

Jede Filterstufe und jeder Behälter sammelt Kondensat. Ein zeitgesteuertes Magnetventil bläst dabei unnötig Druckluft mit ab — der niveaugesteuerte Ableiter öffnet nur, wenn das Sammelvolumen voll ist. Druckluftverlust wird vermieden.

Kapazitiver SensorErkennt Füllstand ohne Schwimmer — wartungsarm und unempfindlich gegen Öl-Wasser-Emulsionen.
VerlustfreiÖffnet erst bei vollem Sammelraum.
AlarmkontaktPotentialfreier Ausgang meldet Fehlfunktionen.

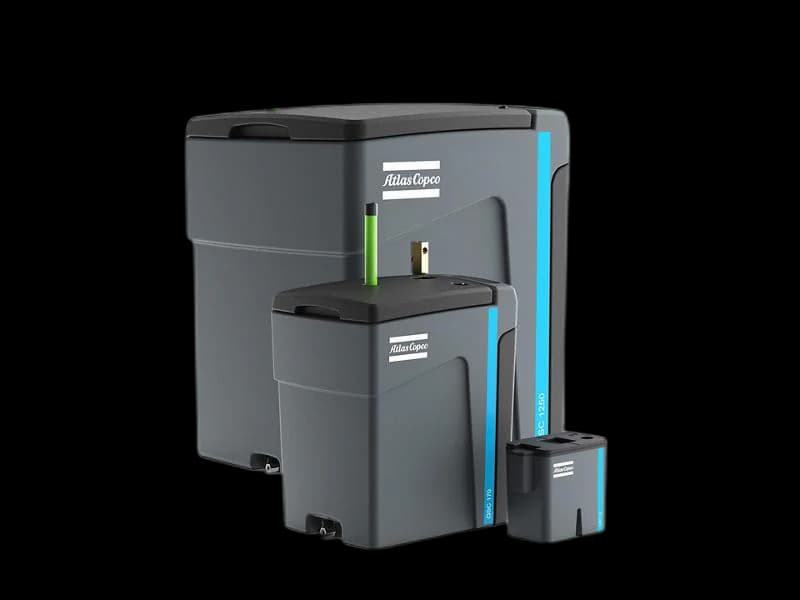

— Öl-Wasser-Trennung

Öl-Wasser-Trenner.

Kondensat aus ölgeschmierten Verdichtern ist nach WHG als wassergefährdender Stoff einzustufen. Der Betreiber ist zur Aufbereitung oder fachgerechten Entsorgung des Kondensats verpflichtet.

Zweistufige TrennungVorabscheidung durch Schwerkraft, Feinreinigung über Polymer- und Aktivkohlefilter.
RestölgehaltUnter 20 mg/l nach den meisten kommunalen Einleitgrenzwerten.

Anwendungsmatrix

Welche Strecke für welchen Prozess.

Eine kuratierte Auswahl typischer Konfigurationen — alle Komponenten sind im Mietpark verfügbar und werden in der genannten Reihenfolge installiert.

Industrie · Allg.

Werkstatt & Pneumatik

ISO 8573-1 [3.4.3]

Standarddruckluft für Handwerkzeuge, Förder- und Steuerluft, Spannvorrichtungen.

01Zyklonabscheider

02Kältetrockner +3 °C

03Feinfilter 1 µm

Lackiererei

Lackieren & Beschichten

ISO 8573-1 [1.4.1]

Ölfreie, partikelarme Druckluft — selbst kleinste Aerosole verursachen Krater und Fischaugen.

01Koaleszenzfilter 1 µm

02Kältetrockner +3 °C

03Feinfilter 0,01 µm

04Aktivkohlefilter

Pharma · Food

Lebensmittel & Pharma

ISO 8573-1 [1.2.1]

Hygienisch sensible Prozesse — Kontakt zum Produkt oder zur primären Verpackung.

01Koaleszenzfilter

02Adsorption (Warm) −40 °C

03Aktivkohlefilter

04Sterilfilter 0,01 µm

Häufige Fragen

Antworten zur Aufbereitung.

Wie wähle ich den richtigen Drucktaupunkt?

Faustregel: Drucktaupunkt sollte mindestens 10 °C unter der niedrigsten Umgebungstemperatur des Leitungsverlaufs liegen. Innenliegende Leitungen → Kältetrockner (+3 °C). Außenliegende oder frostgefährdete Leitungen → Adsorption (−40 °C oder tiefer). Pharma und Elektronik verlangen oft −70 °C.

Wann lohnt sich ein warm regenerierender Adsorptionstrockner?

Ab etwa 5 m³/min Volumenstrom. Die Investition ist höher, aber der Spülluftbedarf liegt bei ca. 2–7 % statt 15 % wie bei kalt regenerierten Modellen — und der Verdichter muss diese Spülluft sonst zusätzlich aufbereiten.

Welche Reinheitsklassen erreicht der Mietpark?

Bis ISO 8573-1 Klasse [1.2.1] mit der Standardkonfiguration: Adsorptionstrockner, Aktivkohlefilter und Sterilfilter. Klasse 0 (ölfrei nach ISO 8573-1) erreichen wir mit zusätzlichen ölfreien Kompressoren — auf Anfrage.

Wie häufig müssen Filter gewechselt werden?

Differenzdruck-gesteuert, typisch alle 6–12 Monate. Im Mietvertrag enthalten ist eine jährliche Wartung mit Tausch aller Filtereinsätze, Funktionsprüfung der Kondensatableiter und Druckprotokoll.

Was passiert mit dem Kondensat?

Kondensat aus ölgeschmierten Kompressoren ist als wassergefährdender Abfall einzustufen. Wir liefern auf Wunsch Öl-Wasser-Trenner mit, die das Kondensat soweit aufbereiten, dass es in die kommunale Abwasseranlage eingeleitet werden darf.

Du kennst deinen Bedarf nicht? Wir auch nicht — noch nicht.

Ruf uns an oder schick uns deine Eckdaten. Wir analysieren deinen Bedarf und senden eine passende Konfiguration aus dem Mietpark — kostenlos und unverbindlich.
