Druckluft · KompressorenMaßgeschneiderte
Maßgeschneiderte
Druckluft.
Sauber verdichtet.
Vom Kolben bis zur Spirale — wir kennen jedes Verdichtungsprinzip. Wir analysieren, planen und installieren Druckluftanlagen, die genau zu Ihrem Betrieb passen. Effizient. Leise. Zuverlässig.

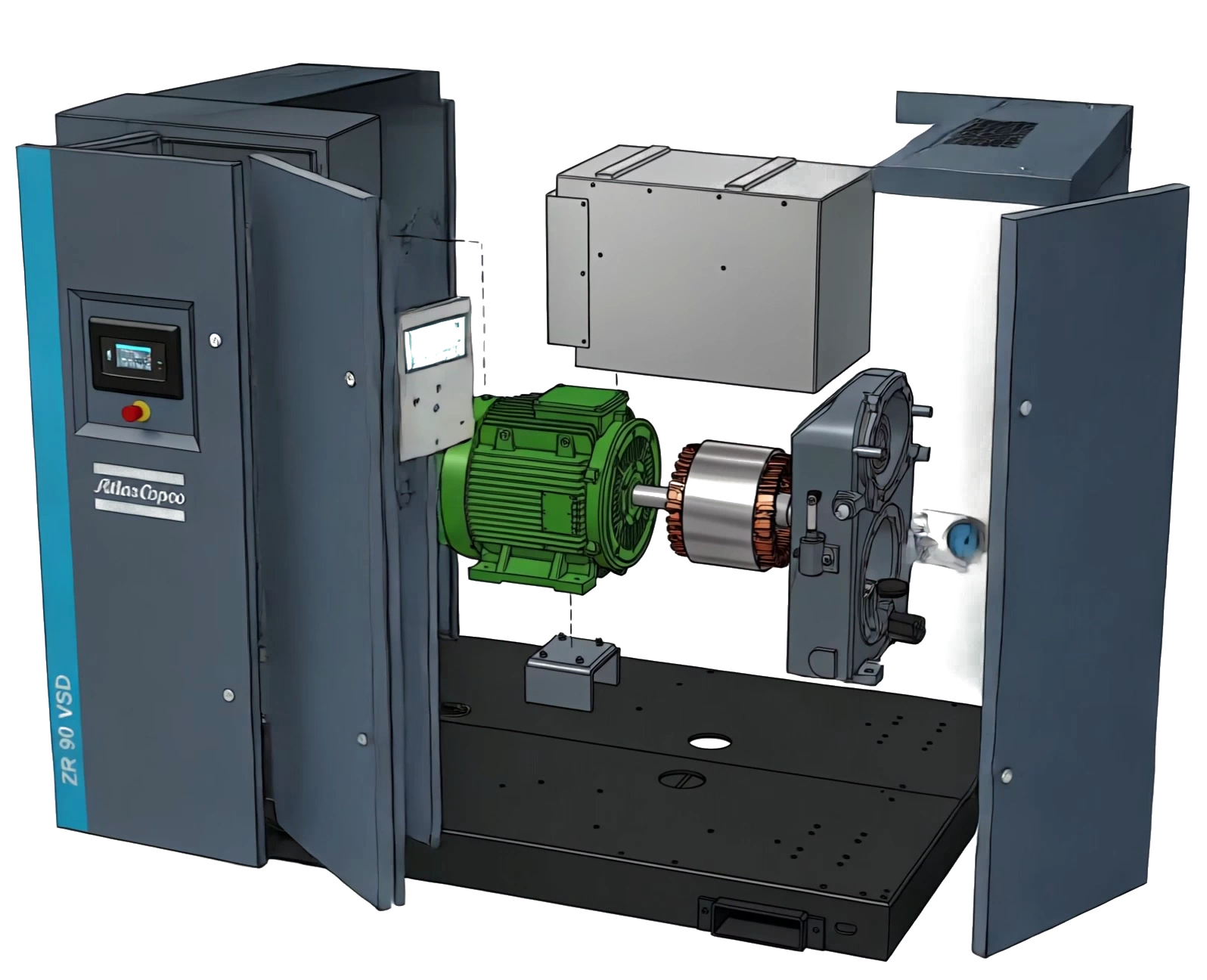

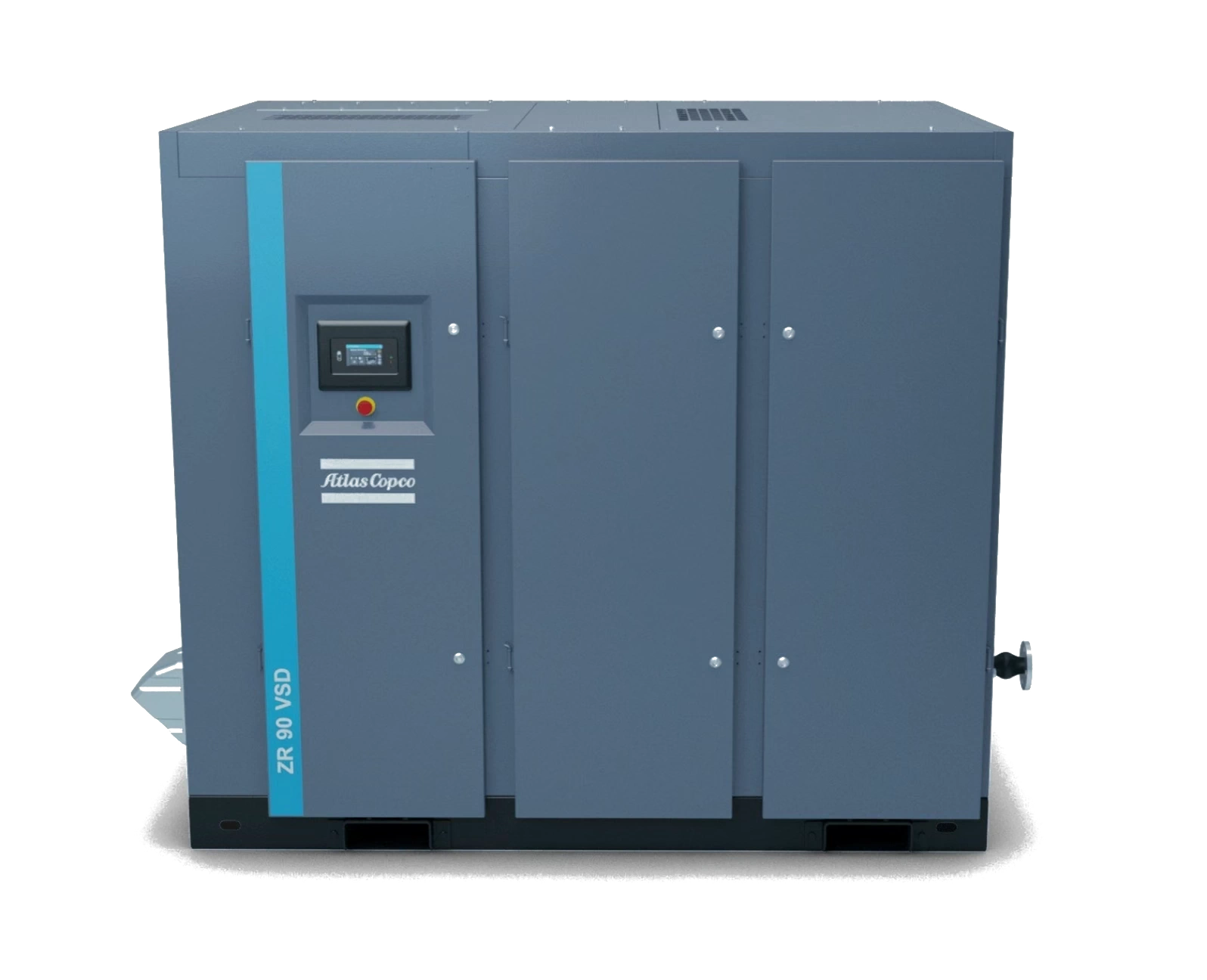

Kompressor — Gesamtansicht
Was ist Druckluft
Die vierte Energieart der Industrie.
Druckluft treibt 10 % aller industriellen Antriebe in Europa an. Sie ist sauber, sicher, schnell verfügbar — und teurer im Betrieb, als die meisten denken. Genau deshalb planen wir jeden Kompressor individuell. Jede Anlage. Jeden Betrieb.
Stromverbrauch
10 %
Jede zehnte Kilowattstunde in deutschen Fabriken fließt in die Drucklufterzeugung — meist unbemerkt, oft ungemessen.
Life-Cycle Cost
75 %
der Gesamtkosten über zehn Jahre stecken im Strom. Die Maschine ist günstig — der Betrieb ist es selten.
Anlagenspektrum
300 m³/min
Liefermenge — von der Zwei-Mann-Schlosserei bis zur durchgetakteten Produktionshalle.
Wärmerückgewinnung
80 %
der zugeführten Energie wird zu Wärme — wer sie auffängt, heizt damit Halle, Brauchwasser oder Prozess.
VerdichterartenDrei Wege,
Drei Wege,
Luft zu verdichten.
Jedes Verdichtungsprinzip hat seine Stärken. Wir helfen dir, das richtige für deinen Betrieb zu finden — anhand von Lastprofil, Reinheitsanforderung und Wirtschaftlichkeit.
Verdichtungsprinzip
Wie aus Luft Druckluft wird.
Drei Prinzipien, ein Ziel: Luft auf das geforderte Druckniveau bringen. Scroll weiter — wir zeigen dir, wie jeder einzelne Verdichter tickt. Schritt für Schritt, im Schnittbild.
— Prinzip 01 / 03
Kolben. Hub für Hub.
OSZILLIERENDE VERDICHTUNG · GLEICHSTROMPRINZIP
01
Ansaugen
Der Kolben fährt nach unten — Unterdruck im Zylinder öffnet das Einlassventil. Luft strömt in den Zylinderraum.
02
Verdichten
Aufwärtshub: Beide Ventile geschlossen. Das Volumen schrumpft, der Druck steigt — die Luft erwärmt sich.
03
Ausstoßen
Bei Erreichen des Solldrucks öffnet das Auslassventil. Die verdichtete Luft strömt in den Druckluftkessel.
Druck
≤ 30 bar
Liefermenge
0,1 – 12 m³/min
Wirkungsgrad
~ 78 %
Kolben · Modelle
Baureihen.

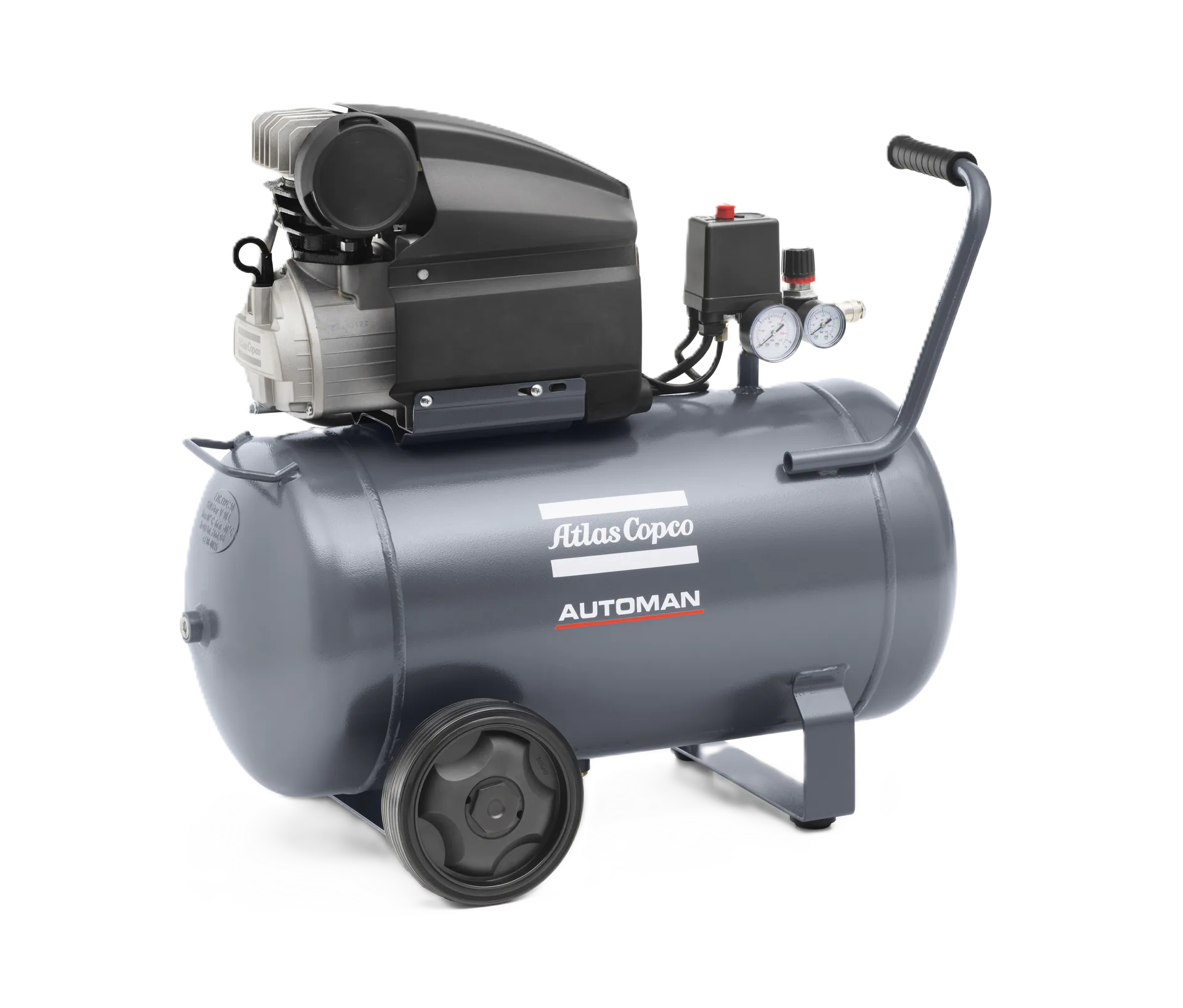

// AUTOMAN
Automan
Druck
8 – 10 bar
Leistung
0,75 – 7,5 kW
- Mobil & kompakt
- Plug & Play
- Korrosionsbeständig
- Hochleistungsansaugfilter
- Lange Wartungsintervalle
— Prinzip 02 / 03
Schraube. Endlos im Fluss.
ROTATORISCHE VERDICHTUNG · ZWEI INEINANDER GREIFENDE ROTOREN
01
Ansaugen
Luft strömt am Stirnseiten-Einlass zwischen Haupt- und Nebenrotor. Die sich öffnenden Zahnlücken bilden den Saugraum.
02
Verdichten
Mit der Drehung wandern die Zahnkammern axial. Das eingeschlossene Volumen verkleinert sich kontinuierlich.
03
Ausstoßen
An der Auslass-Stirnseite öffnet sich die Kammer — die verdichtete Luft wird pulsationsarm ausgestoßen.
Druck
≤ 14 bar
Liefermenge
0,3 – 50 m³/min
Wirkungsgrad
~ 92 %
— Prinzip 03 / 03
Scroll. Spirale für Spirale.
ORBITIERENDE SPIRALEN · ÖLFREI · LEISE
01
Ansaugen
Eine feste und eine orbitierende Spirale formen Sicheltaschen am äußeren Rand. Luft tritt zwischen den Windungen ein.
02
Verdichten
Die orbitierende Spirale wandert exzentrisch — die Sicheltaschen werden nach innen geschoben und kontinuierlich kleiner.
03
Ausstoßen
Im Zentrum erreicht die Luft Enddruck und entweicht durch den zentralen Auslass. Vibrationsarm und flüsterleise.
Druck
≤ 10 bar
Liefermenge
0,2 – 4 m³/min
Lautstärke
52 dB(A)
Wissenswertes
Was du über Kompressoren wissen solltest.
Sechs Punkte, die in keinem Beratungsgespräch fehlen dürfen — und die wir gerne mit dir vor Ort vertiefen.
— 01
Druckluft als 4. Energieart
Neben Strom, Gas und Wasser ist Druckluft die wichtigste Sekundärenergie der Industrie — flexibel, sauber und sicher.
— 02
Bedarfsanalyse zuerst
Liefermenge, Enddruck, Reinheitsklasse, Lastprofil — wir messen vor Ort, statt zu schätzen. Kein Kompressor wird ohne Analyse vorgeschlagen.
— 03
Aufbereitung gehört dazu
Trockner, Filter, Kondensatableiter — Druckluftqualität nach ISO 8573-1 entscheidet sich nicht nur im Kompressor, sondern vor allem dahinter.
— 04
Wärmerückgewinnung
Bis zu 94 % der eingesetzten Energie lassen sich als Wärme zurückgewinnen — für Heizung, Brauchwasser oder Prozesswärme.
— 05
Drehzahlgeregelt = sparsam
Frequenzgeregelte Antriebe folgen dem realen Bedarf. In Teillast-Betrieben sparen sie bis zu 50 % Energie gegenüber Festdrehzahl.
— 06
Leckage = Geld in der Luft
20 – 30 % der erzeugten Druckluft entweicht ungenutzt durch Leckagen. Eine Ultraschall-Leckagemessung amortisiert sich in Wochen.
Häufige Fragen
Antworten für Entscheider.
Welcher Kompressortyp passt zu meinem Betrieb?
Das hängt von Lastprofil, Reinheitsanforderung und Laufzeit ab. Für kontinuierliche Versorgung empfiehlt sich meist ein Schraubenkompressor; für ölfreie Anwendungen ein Scrollkompressor; für intermittierenden Werkstattbetrieb genügt ein Kolben.
Wie groß muss der Druckluftkessel sein?
Faustregel: Kesselvolumen in Litern ≈ 1/3 bis 1/2 der Liefermenge in l/min. Bei stark schwankender Abnahme eher größer dimensionieren — das schont den Kompressor und stabilisiert den Druck.
Was bedeutet ISO 8573-1 Class 0?
Class 0 ist die höchste Reinheitsklasse für Druckluft — definiert sind Restöl, Partikel und Wassergehalt. Class 0 bedeutet: garantiert ölfrei, zertifiziert nach DIN ISO 8573-1, Pflicht in Lebensmittel-, Pharma- und Halbleiterindustrie.
Lohnt sich Wärmerückgewinnung wirklich?
In nahezu jedem Fall. Bis zu 94 % der elektrischen Energie eines Kompressors wird zu Abwärme. Diese lässt sich als Heizungswärme oder Warmwasser nutzen — Amortisation typischerweise unter 24 Monaten.
Du kennst deinen Bedarf nicht? Wir auch nicht — noch nicht.
Ruf uns an oder schick uns deine Eckdaten. Wir analysieren deinen Bedarf und senden eine passende Konfiguration aus dem Mietpark — kostenlos und unverbindlich.
