Kurz gesagt
- ISO 8573-1 legt Reinheitsklassen für drei Verunreinigungen in Druckluft fest: Partikel, Wasser und Öl.
- Angegeben wird das als ISO 8573-1:2010 [A:B:C], je eine Klasse pro Verunreinigung. Je kleiner die Zahl, desto reiner die Luft.
- Welche Klasse du brauchst, bestimmt deine Anwendung, nicht der Kompressor. Erreicht wird sie mit Filtern und Trocknern, nachgewiesen mit einer Messung.
Was die Norm regelt
ISO 8573-1 ist der erste Teil der Normenreihe ISO 8573 und gilt in der Ausgabe von 2010. Sie beschreibt Reinheitsklassen für Partikel, Wasser und Öl. Gasförmige und mikrobiologische Verunreinigungen werden genannt, aber nicht in Klassen eingeteilt.
Alle Grenzwerte beziehen sich auf festgelegte Referenzbedingungen: 20 °C, 1 bar absolut und trockene Luft. So lassen sich Messungen aus verschiedenen Anlagen vergleichen. Wie gemessen wird, regeln die weiteren Teile der Reihe.
| Teil | Inhalt |
|---|---|
| ISO 8573-2 | Messung von Ölaerosol |
| ISO 8573-3 | Messung der Feuchte |
| ISO 8573-4 | Messung von Partikeln (Anzahl) |
| ISO 8573-5 | Messung von Öldampf und organischen Lösemitteln |
| ISO 8573-6 | Gasförmige Verunreinigungen |
| ISO 8573-7 | Lebensfähige mikrobiologische Verunreinigungen |
| ISO 8573-8 | Partikel nach Massenkonzentration |
| ISO 8573-9 | Flüssiges Wasser |
An einer Neuausgabe von ISO 8573-1 wird gearbeitet. Gib deshalb immer die Ausgabe mit an, also „ISO 8573-1:2010“.
Die Schreibweise [A:B:C]
Die Klassenangabe besteht aus drei Ziffern: A für Partikel, B für Wasser und C für Öl. Ist eine Verunreinigung nicht festgelegt, steht ein Strich, zum Beispiel [-:4:-]. Probier es aus:
Klassenangabe lesen
max. 20.000 / 400 / 10 Partikel je m³ (0,1–0,5 / 0,5–1 / 1–5 µm)
Drucktaupunkt ≤ +3 °C
Gesamtöl ≤ 0,01 mg/m³
Partikel
Für die Klassen 1 bis 5 zählt die Norm Partikel in drei Größenbereichen. Für eine Klasse müssen alle Bereiche eingehalten sein.
| Klasse | 0,1 bis 0,5 µm | 0,5 bis 1 µm | 1 bis 5 µm |
|---|---|---|---|
| 1 | ≤ 20.000 | ≤ 400 | ≤ 10 |
| 2 | ≤ 400.000 | ≤ 6.000 | ≤ 100 |
| 3 | nicht festgelegt | ≤ 90.000 | ≤ 1.000 |
| 4 | nicht festgelegt | nicht festgelegt | ≤ 10.000 |
| 5 | nicht festgelegt | nicht festgelegt | ≤ 100.000 |
Höchstzahl der Partikel je m³. Klasse 6: bis 5 mg/m³, Klasse 7: über 5 bis 10 mg/m³, Klasse X: über 10 mg/m³ (Massenkonzentration). Quelle: ISO 8573-1:2010, Tabelle 1.
Wasser
Wasser wird als Drucktaupunkt angegeben: die Temperatur, bei der der Wasserdampf in der Druckluft zu kondensieren beginnt. Liegt der Drucktaupunkt unter der tiefsten Temperatur im Leitungsnetz, fällt dort kein Wasser aus.
| Klasse | Grenzwert |
|---|---|
| 1 | Drucktaupunkt ≤ −70 °C |
| 2 | Drucktaupunkt ≤ −40 °C |
| 3 | Drucktaupunkt ≤ −20 °C |
| 4 | Drucktaupunkt ≤ +3 °C |
| 5 | Drucktaupunkt ≤ +7 °C |
| 6 | Drucktaupunkt ≤ +10 °C |
| 7 | flüssiges Wasser bis 0,5 g/m³ |
| 8 | flüssiges Wasser über 0,5 bis 5 g/m³ |
| 9 | flüssiges Wasser über 5 bis 10 g/m³ |
| X | flüssiges Wasser über 10 g/m³ |
Klassen 7 bis 9 und X begrenzen flüssiges Wasser statt des Drucktaupunkts.
Öl
Beim Öl zählt der Gesamtölgehalt: flüssiges Öl, Ölaerosol und Öldampf zusammen. Gerade der Dampf wird gern vergessen, weil ihn klassische Filter nicht zurückhalten.
| Klasse | Grenzwert |
|---|---|
| 1 | Gesamtöl ≤ 0,01 mg/m³ |
| 2 | Gesamtöl ≤ 0,1 mg/m³ |
| 3 | Gesamtöl ≤ 1 mg/m³ |
| 4 | Gesamtöl ≤ 5 mg/m³ |
| X | Gesamtöl über 5 mg/m³ |
Welche Klasse wofür
Die Norm selbst schreibt keiner Branche eine Klasse vor. Die Vorgabe kommt vom Anwender, von Branchenleitlinien oder vom Hersteller des Geräts, das die Luft nutzt. Einige Orientierungspunkte:
| Anwendung | Orientierung | Grundlage |
|---|---|---|

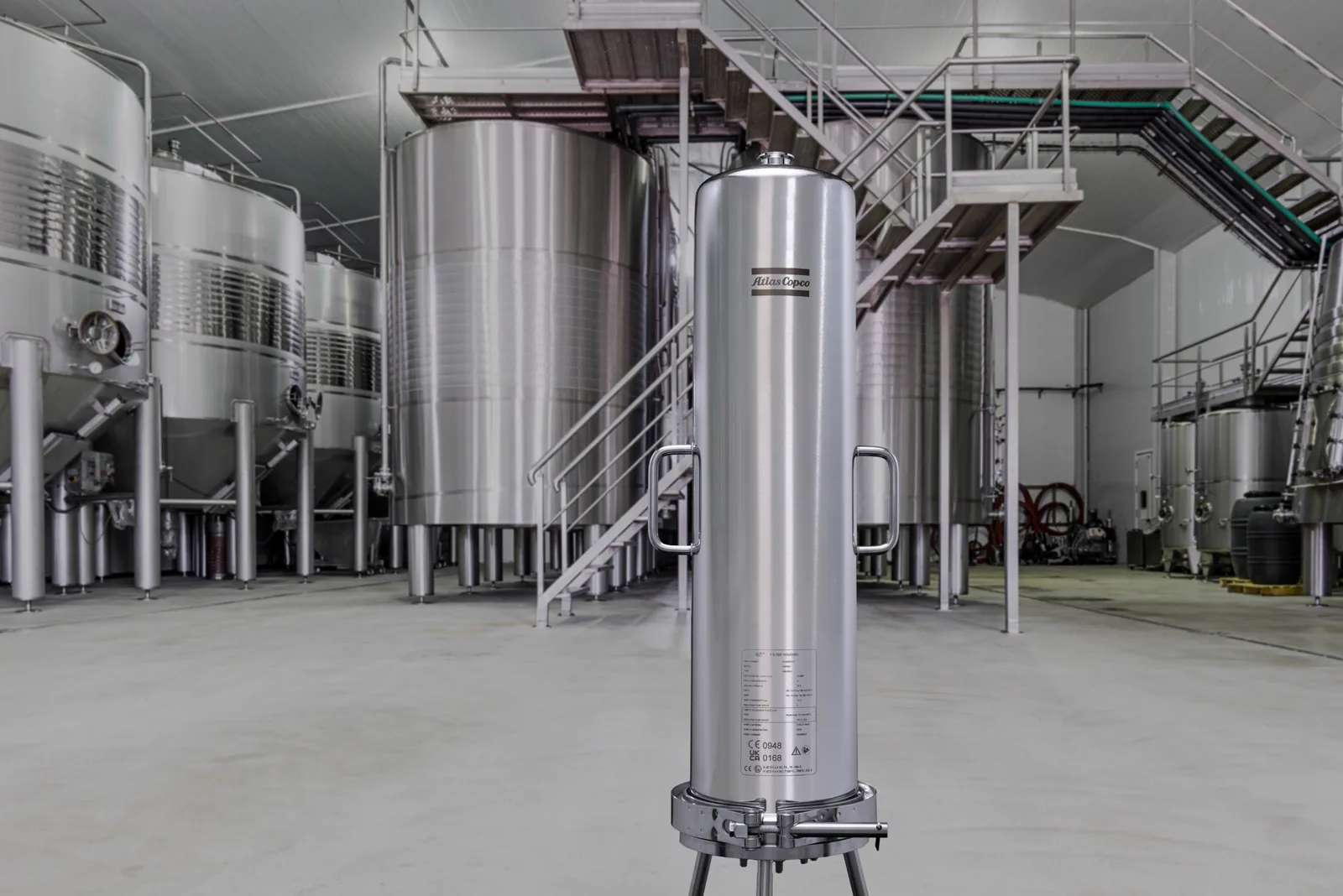

| Lebensmittel, Kontakt mit dem Produkt | [1:2:1] | BCAS-Leitlinie 102-1 (2022), bei direktem und indirektem Kontakt; die frühere Fassung 102 nannte [2:2:1] |
| Instrumenten- und Steuerluft | [2:4:3], Wasser je nach tiefster Umgebungstemperatur auch besser: mindestens Kältetrockner, bei Frost Adsorptionstrockner | CAGI Compressed Air Purity Guide |
| Lackieren | ölfrei, trocken, partikelarm | Vorgabe des Lack- bzw. Anlagenherstellers |
| Werkzeuge und allgemeine Betriebsluft | nach Herstellerangabe | Betriebsanleitung des Werkzeugs |
So wird die Klasse erreicht
Für Partikel und Wasser entsteht die Klasse durch die Aufbereitung zwischen Kompressor und Verbrauchspunkt. Beim Öl können ölfrei verdichtende Kompressoren eine Klasse schon ab Werk zertifiziert haben, am Verbrauchspunkt zählt trotzdem das ganze System:

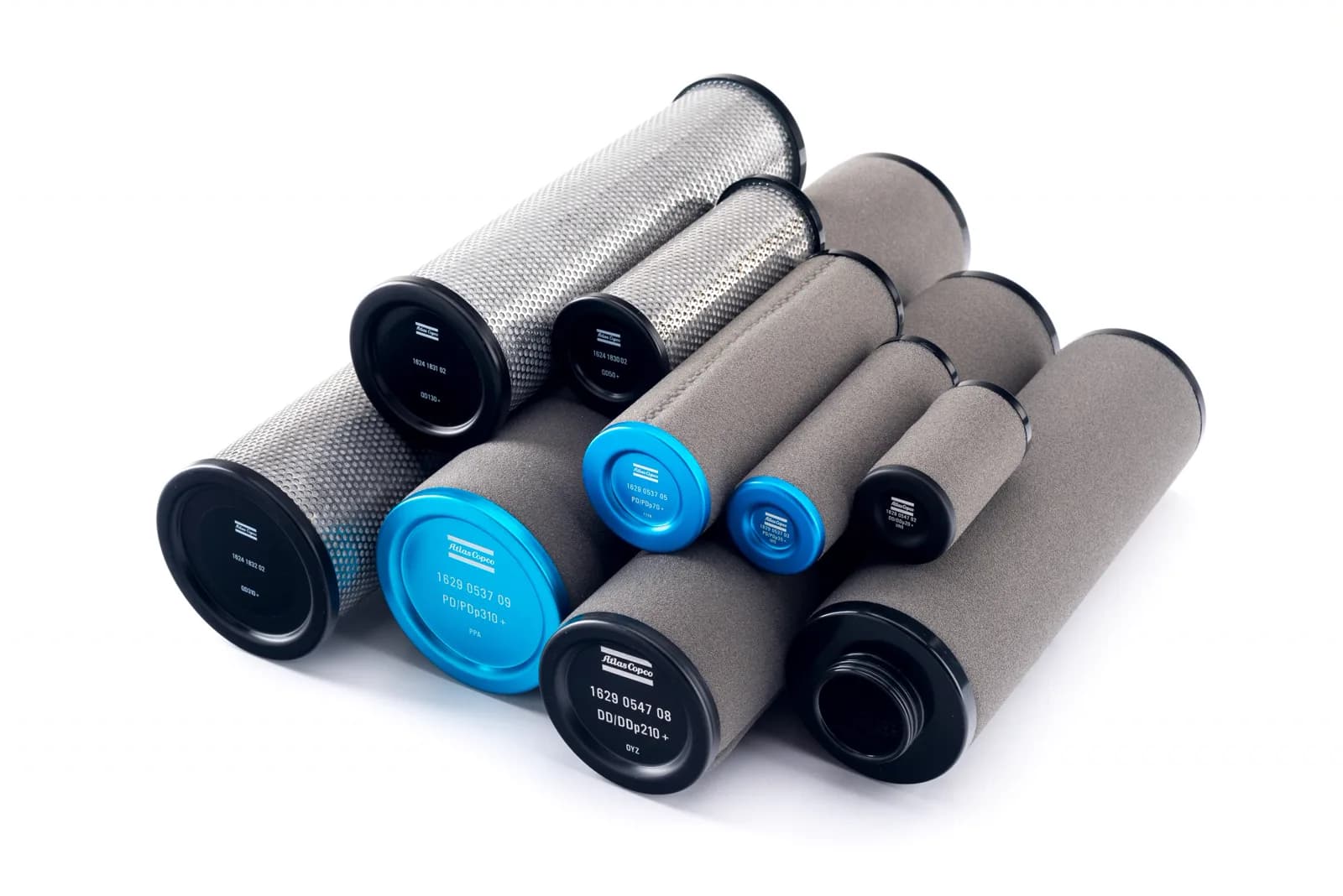

- Partikel: Filterstufen mit steigender Feinheit, passend zur geforderten Klasse.

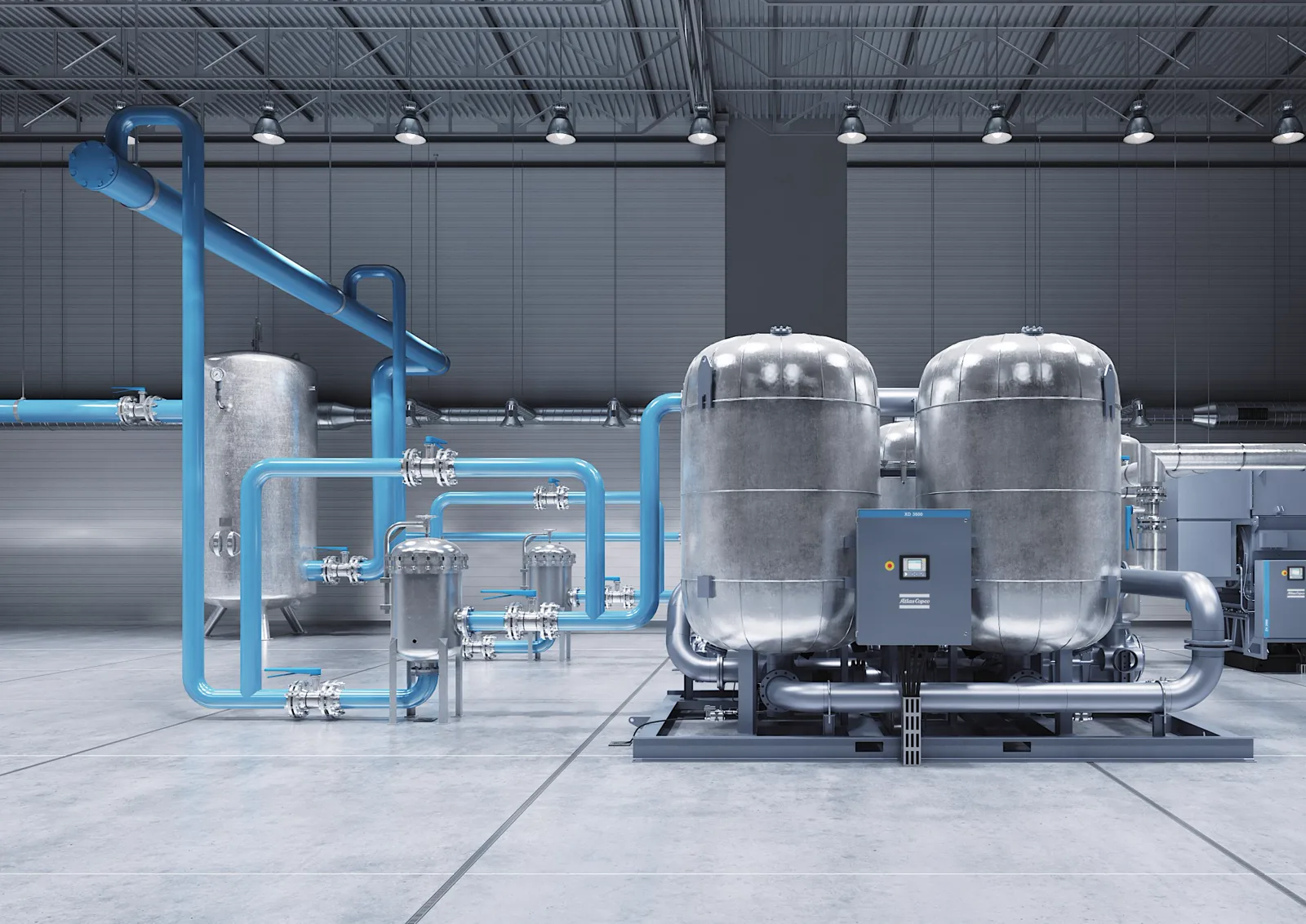

- Wasser: Kältetrockner erreichen typischerweise einen Drucktaupunkt von etwa +2 bis +5 °C, also Klasse 4 bis 5. Für Klasse 2 oder 1 braucht es einen Adsorptionstrockner mit −40 °C oder tiefer.
- Öl: Koaleszenzfilter für Aerosole, Aktivkohle für Öldampf, oder ein ölfrei verdichtender Kompressor.
Welche Kombination für dich passt, zeigen wir auf der Seite zur Druckluftaufbereitung.
Druckluftqualität messen
Ob die Klasse am Verbrauchspunkt wirklich erreicht wird, zeigt nur eine Messung. Wir messen mit Messtechnik von CS Instruments:

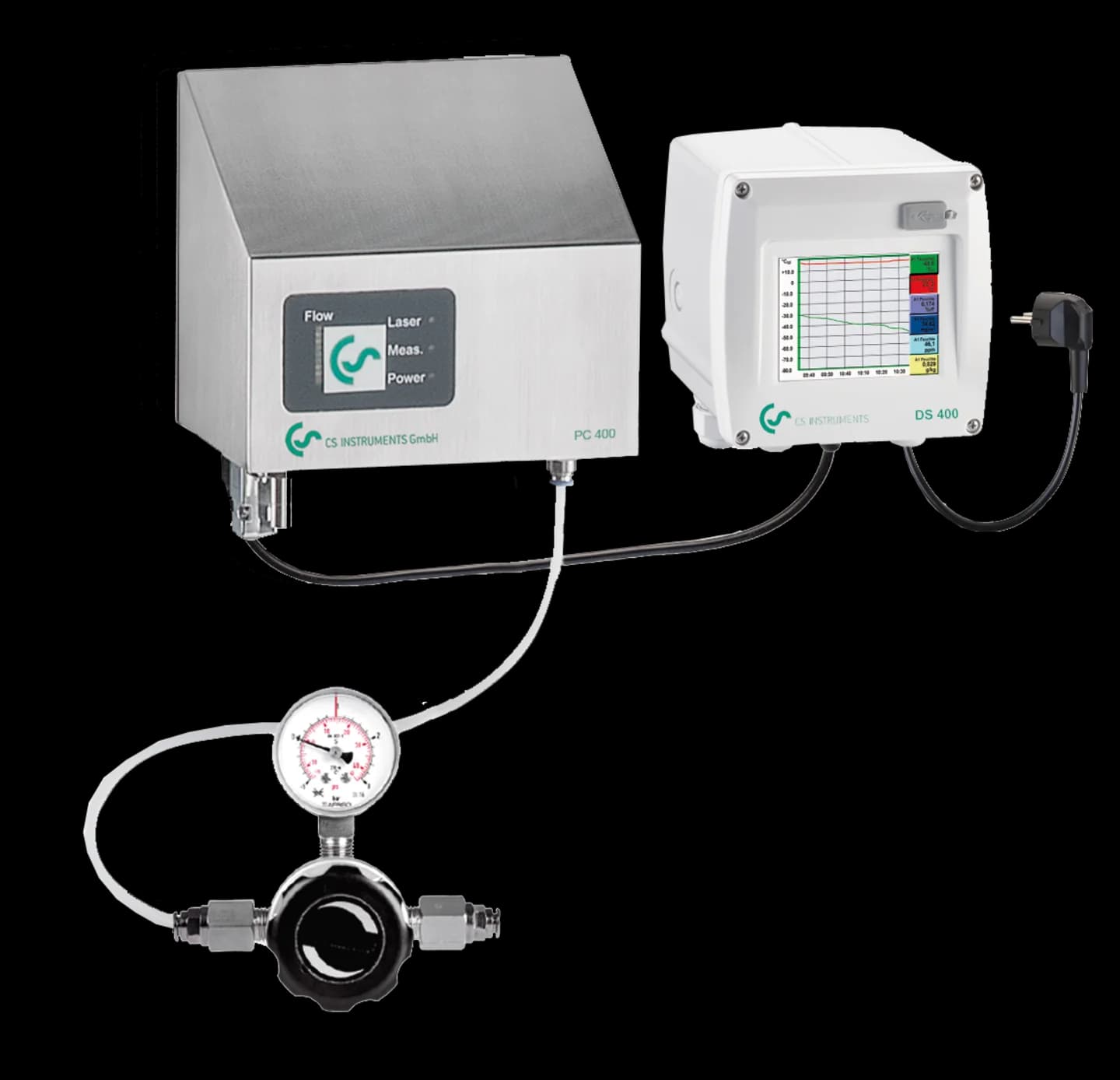

- Partikel: optischer Partikelzähler, der ab 0,1 µm zählt und damit auch Klasse 1 überwachen kann.

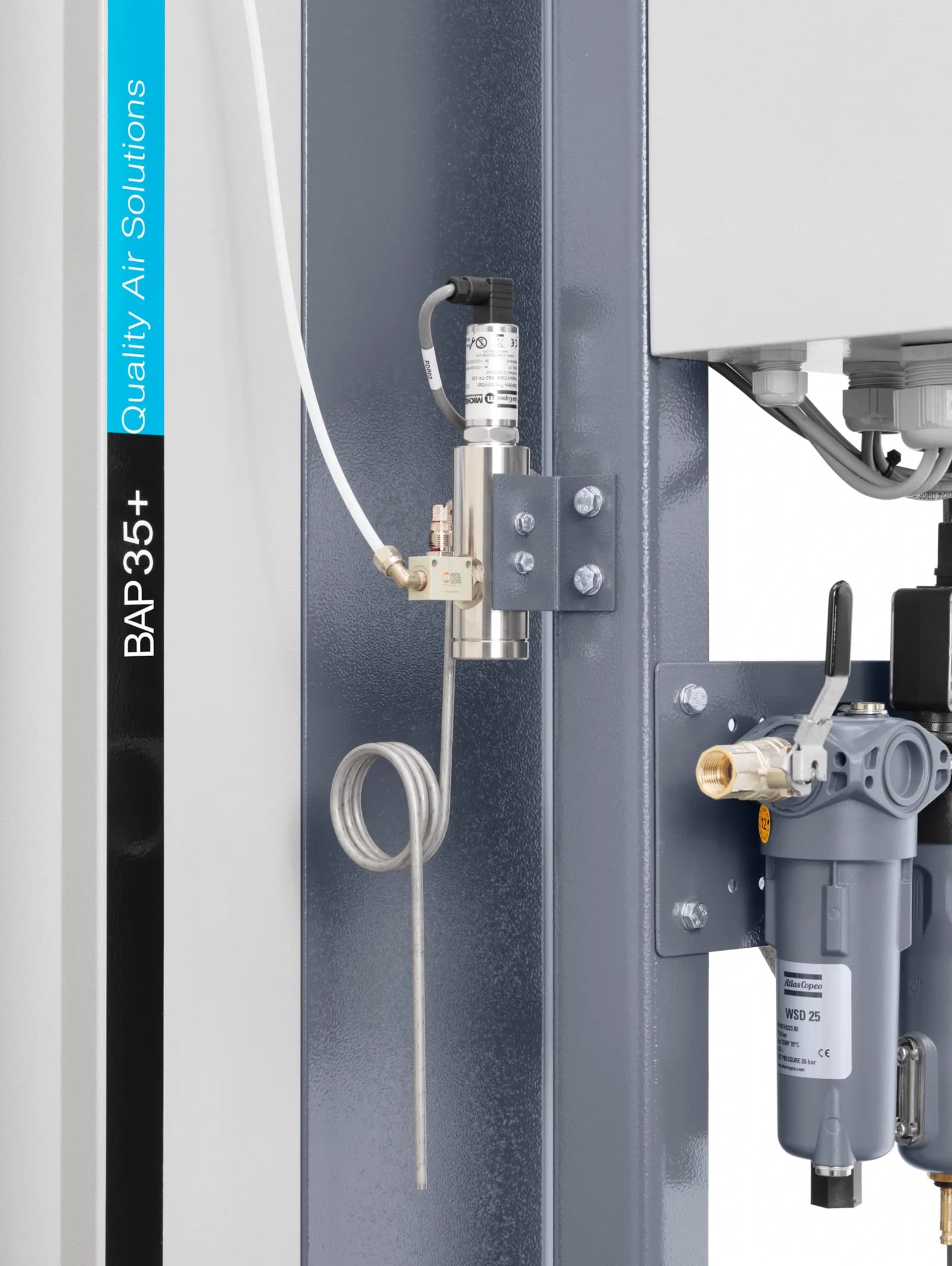

- Wasser: Taupunktsensoren für Kälte- und Adsorptionstrockner, bis −80 °C Drucktaupunkt.

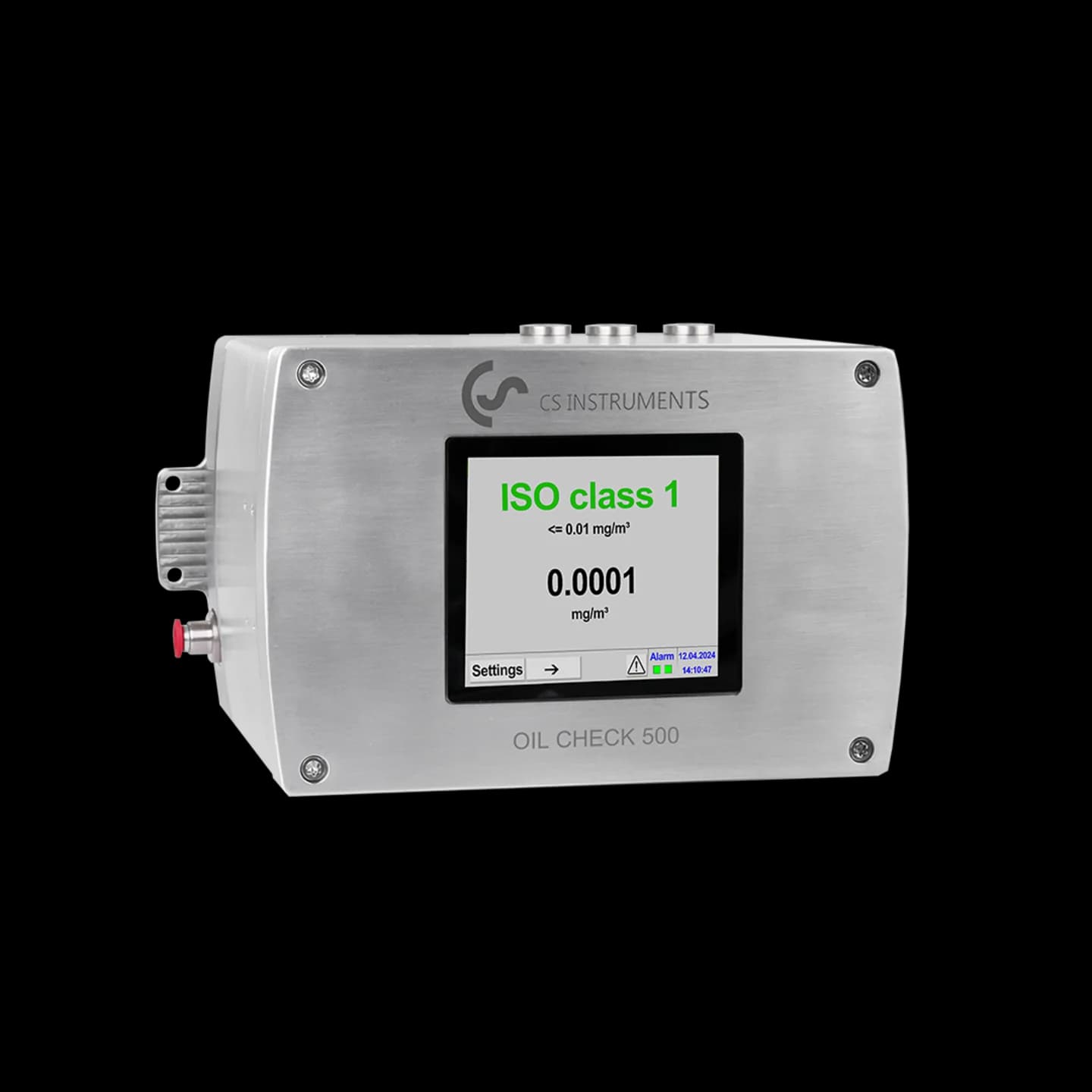

- Öl: Restölsensor für den Öldampfgehalt, kontinuierlich im Teilstrom.
- Aufzeichnung: Ein Datenschreiber zeichnet alle Werte gemeinsam auf und meldet Grenzwertverletzungen.
Mehr zu Messungen, Leckagesuche und Verbrauchsanalyse findest du bei der Messtechnik.
Quellen (Stand 9. Oktober 2026). Die Normtexte sind kostenpflichtig; maßgeblich ist immer die gültige Ausgabe.
- ISO 8573-1:2010, Druckluft, Teil 1: Verunreinigungen und Reinheitsklassen
- CAGI: Compressed Air Purity Guide
- BCAS Best Practice Guideline 102-1: Food & Beverage Grade Compressed Air (2022)
- CS Instruments: Messung der Druckluftqualität
